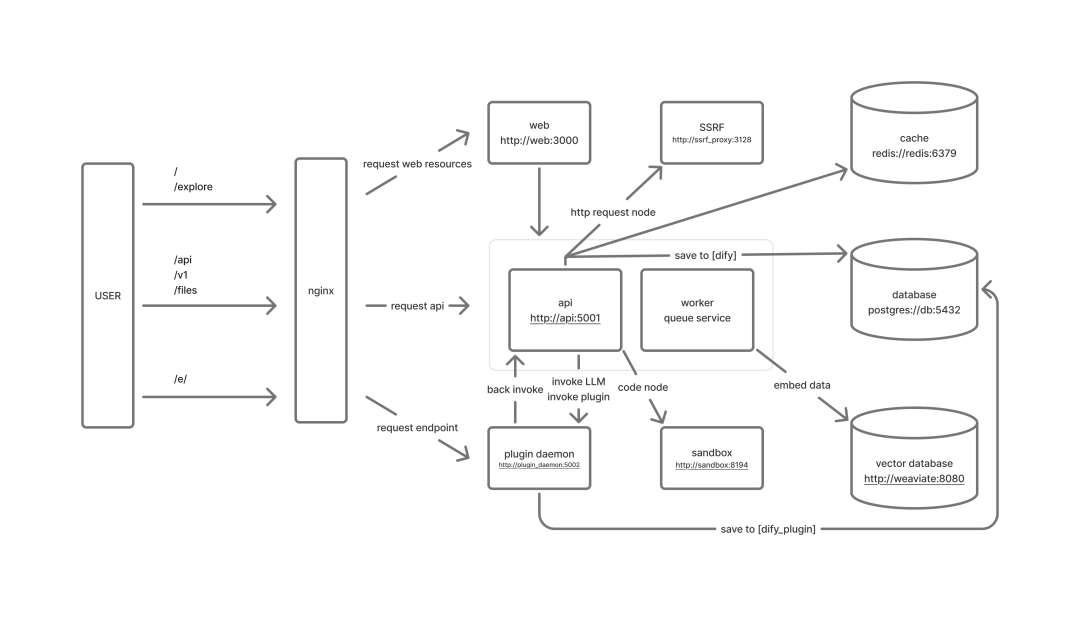

Dify 架构由多个独立模块协作构成：Nginx 负责入口路由，web 提供前端 UI，api + worker 通讯并处理业务逻辑，plugin_daemon 与 sandbox 实现插件扩展以及计算隔离，最终配合 Postgres、Redis 与 Weaviate 等存储组件支持 LLMOps。

1.请求入口：Nginx反向代理智能调度

Dify 使用 Nginx 作为统一网关，把不同路径的请求转发到对应组件：

• 静态资源与前端界面 /、/explore → web:3000；

• API 请求与文件上传 /api、/v1、/files → api:5001；

• 插件 Webhook /e/{hook_id} → plugin_daemon:5002；

这个路由配置写在 Docker 的 nginx/conf.d/default.conf.template 中，可根据部署调整 IP 或端口。

2.前端流程：Web与API协作

web:3000 提供 React 单页应用，界面加载后再发 API 请求获取数据。所有对外请求均被隔离于浏览器之下，后端通过代理进行流量控制与缓存优化。外部 HTTP 请求节点（HTTP Request Node）均通过 Squid 代理 /ssrf_proxy 来防御 SSRF 攻击。缓存命中则通过 Redis 保持超低延迟响应 。

3.核心API+Worker：业务处理核心

api:5001 是 Dify 的业务入口，可采用 Gunicorn + Flask 构建。所有用户请求如聊天、上传文件、调用插件等，都由这里接收处理，然后通过 Celery 推送任务到 worker 执行并异步完成。

• 数据持久化由 PostgreSQL（db:5432）负责；

• Redis（redis:6379）保存短期缓存、速率限制和状态；

• Weaviate（vector database:8080）用于存储嵌入向量和支持 RAG 搜索。

4.插件生态：Plugin Daemon+Sandbox

插件系统由两部分组成：

• Plugin Daemon (plugin_daemon:5002)：监听插件调用生命周期，允许前端或 API 发起工具调用形成 back-invoke；同时接收 webhook 事件至 /e/{hook_id} 路径，自动注入到绑定的工作流。

• Sandbox (sandbox:8194)：用于执行不可信的插件代码，有严格的资源与权限限制。

这种设计既便于插件开发，也确保系统安全隔离。

5.安全体系：SSRF、签名、沙箱保障

Dify 架构重点关注安全：

（1）SSRF 防护：所有外部 URL 请求走 ssrf_proxy，且可配置白名单与流量限制；

（2）身份验证：使用 SECRET_KEY、插件签名机制与 Redis 存储 token 以保证访问和调用安全；

（3）执行隔离：插件代码只在 Sandbox 环境运行，不影响主机及 API 服务安全。

6.弹性扩展：该架构支持横向扩展

Dify 采用模块化架构设计，使系统具备高度的可扩展性与灵活部署能力。通过简单配置，用户即可根据业务需求实现性能扩展与组件替换：

（1）可横向增加 API 实例（即 api 服务容器）以提升请求处理的并发能力和整体吞吐；

（2）可扩展 Worker 实例数量，加速异步任务处理（如向量嵌入、数据集构建、插件执行等）；

（3）支持无缝替换向量数据库（如将默认的 Weaviate 替换为 Qdrant、Milvus 等），只需调整相关环境变量即可，无需更改任何业务逻辑或代码。

其中，核心控制参数如下：

• CELERY_WORKER_AMOUNT：定义异步任务 Worker 的并发数，提升处理能力；

• SERVER_WORKER_AMOUNT：配置 API 服务的 Gunicorn 进程数量，增强请求吞吐；

• VECTOR_STORE：用于切换向量数据库类型（如设为 weaviate、qdrant 或 milvus）；

• VECTOR_STORE_URL、VECTOR_STORE_API_KEY 等：用于对接目标向量数据库的具体连接参数。

上述配置项均支持 即插即用，仅需在 .env 或 docker-compose.yml 中设置，无需修改代码或镜像内容。修改后重启对应服务即可生效，使得 Dify 在私有部署、企业集成或云原生环境中具备极强的适配性与可维护性。

参考文献

[0] docker-compose.png中的数据流程解析：https://z0yrmerhgi8.feishu.cn/wiki/RYIhwj1Nli2h1UkHYG9cl1GCnSg

[1] https://github.com/langgenius/dify/blob/1.5.0/docker/docker-compose.png
