0x0. 前言
FlashInfer作为一个高性能的推理框架，通过优雅的集成方式将TensorRT-LLM的优化kernel无缝集成到自己的生态系统中，而不用把超大的TensorRT-LLM源码放进来。这里以MoE模块为例子分析了FlashInfer是如何集成TensorRT-LLM的源码和CUBIN文件的。实际上TensorRT-LLM还有h嗯多比较独立的kernel例如ds v3 low latency gemm相关的kernel，通信相关的kernel，这些kernel是开源的，不涉及cubin，所以插入到FlashInfer是相对简单，这里只关注没有开放源码的kernel（通过cubin放出）如何集成。
核心问题
-
如何在不直接依赖TensorRT-LLM源码的情况下使用其优化内核，且这些kernel依赖TensorRT-LLM Gen系统生成的cubin -
如何动态加载和管理大量的CUBIN文件？让当前的源码不要变得Huge
TensorRT-LLM Gen系统
TensorRT-LLM Gen是NVIDIA开发的代码生成系统，用于自动生成高度优化的CUDA内核：

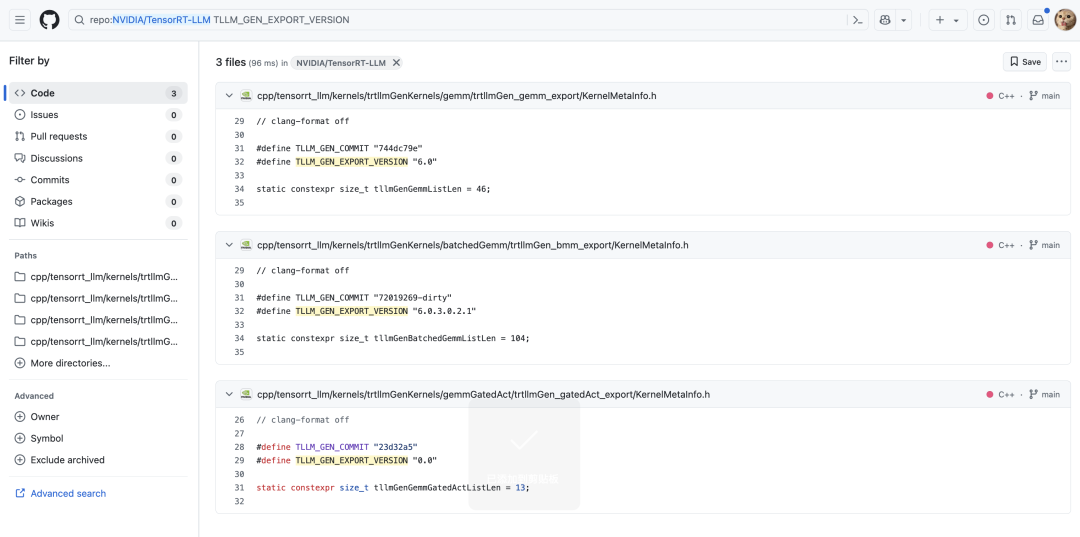

在TensorRT-LLM的github仓库只能搜到这几个有关系的字段，并且这三个文件都是通过Gen系统生成的模板，但是具体的生成脚本没有开放，不过大概也可以猜出这几个字段的意思。
另外就是w我们可以发现使用了Gen系统的就是 Gemm，BatchGemm，和MoE的GemmGatedAct模块, 此外应该还有MHA/MLA模块。感觉这些kernel应该是TensorRT-LLM的护城河了，是高度优化过比开源性能更强的实现，最后用cubin的方式放出也可以理解。下面是Gen系统生成的模板文件中几个字段的含义：
-
版本信息： TLLM_GEN_EXPORT_VERSION "6.0.3.0.2.1" -
提交哈希： TLLM_GEN_COMMIT "c603ed2" -
配置哈希： TLLM_GEN_BATCHED_GEMM_CONFIG_HASH "65deb07"
本文将以FlashInfer集成TensorRT-LLM的MoE模块为例子探索一下这个集成的技术，从流程上来说MoE 模块需要：
-
专家路由计算 -
批处理矩阵乘法 -
多种量化格式支持（FP8、E4m3、E2m1等）
0x1. 集成架构设计
整体架构
FlashInfer Python API
↓
JIT编译层 (fused_moe.py)
↓
CUDA kernel启动器 (trtllm_fused_moe_kernel_launcher.cu)
↓
TRT-LLM kernel运行器 (trtllm_fused_moe_runner.cu)
↓
TRT-LLM kernel实现 (DevKernel.h, RoutingKernel.h等)
↓
CUBIN动态加载和执行
分层设计
我们可以从上面画的草图总结出这个集成的过程是一个分层的设计，从上到下分别是：
-
接口层：提供PyTorch兼容的API -
调度层：管理内核选择和参数验证 -
执行层：协调路由和MoE内核 -
加载层：动态管理CUBIN文件
0x2. FlashInfer TRT-LLM MoE模块源码集成技术
0x2.1 头文件集成
FlashInfer将TensorRT-LLM的关键头文件直接复制到自己的include目录，具体包含：
// 在trtllm_fused_moe_kernel_launcher.cu中
#include "flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export/trtllm/gen/DtypeDecl.h"
#include "flashinfer/trtllm/fused_moe/DevKernel.h"
#include "flashinfer/trtllm/fused_moe/RoutingKernel.h"
#include "flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export/BatchedGemmInterface.h"
对应的链接在：https://github.com/flashinfer-ai/flashinfer/tree/main/include/flashinfer/trtllm/fused_moe 和 https://github.com/flashinfer-ai/flashinfer/tree/main/include/flashinfer/trtllm/batched_gemm
0x2.2 命名空间隔离
接着，FlashInfer针对TensorRT-LLM的kernel使用独立的命名空间避免和FlashInfer自己的kernel冲突，例如csrc下面的fused moe kernel runner实现部分有tensorrt_llm::kernels::trtllmGenFp8BlockScaleMoe 命名空间，对于cubin加载也有trtllm_cubin_loader命名空间。通过命名空间隔离，可以避免和FlashInfer自己的kernel冲突，同时也可以避免和TensorRT-LLM的kernel冲突。
0x2.3 核心源文件速览
FlashInfer集成了5个核心CUDA源文件：
|
|
|
|
|---|---|---|
trtllm_fused_moe_kernel_launcher.cu |
|
|
trtllm_fused_moe_runner.cu |
|
|
trtllm_fused_moe_routing_kernel.cu |
|
|
trtllm_fused_moe_dev_kernel.cu |
|
|
trtllm_batched_gemm_runner.cu |
|
|
0x3. CUBIN动态加载系统
0x3.1 系统架构
FlashInfer实现了创新的动态CUBIN加载系统，而不是直接包含TensorRT-LLM的cubin.cpp文件。
// CUBIN加载器回调机制
void (*callbackGetCubin)(const char* path, const char* sha256) = nullptr;
// Python回调设置
extern "C" void FlashInferSetCubinCallback(void (*callback)(const char* path, const char* sha256));
// 获取CUBIN的API
std::string getCubin(const std::string& name, const std::string& sha256);
0x3.2 获取CUBIN文件路径的实现
以BatchedGemmInterface.h中的CUBIN文件构建路径为例：
const std::string pipeline_hash = "39b7e49bfedde88ea29bfdc2547cbba659f2b236";
const std::string cubin_path = pipeline_hash + "/" + std::string("batched_gemm-") +
TLLM_GEN_COMMIT + "-" + TLLM_GEN_BATCHED_GEMM_CONFIG_HASH + "/";
CUBIN完整的路径格式为：
{pipeline_hash}/batched_gemm-{TLLM_GEN_COMMIT}-{TLLM_GEN_BATCHED_GEMM_CONFIG_HASH}/{kernel_name}
实际示例：
39b7e49bfedde88ea29bfdc2547cbba659f2b236/batched_gemm-c603ed2-65deb07/Bmm_Bfloat16_E2m1E2m1_Fp32_t128x16x256_et128x16_m128x16x64_cga1x1x1_16dp256b_s6_TN_transOut_schedP_bN_dynBatch_sm100a.cubin
这段代码对应 https://github.com/flashinfer-ai/flashinfer/blob/main/include/flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export/BatchedGemmInterface.h#L642-L658 ：
#ifdef TLLM_GEN_EXPORT_INTERFACE
CUmodule cuModule;
CUfunction cuFunction;
auto fiModuleLoadData = [&](CUmodule* module) {
const std::string sha256 = config.mHash ? config.mHash : "";
const std::string pipeline_hash = "39b7e49bfedde88ea29bfdc2547cbba659f2b236";
const std::string cubin_path = pipeline_hash + "/" + std::string("batched_gemm-") +
TLLM_GEN_COMMIT + "-" + TLLM_GEN_BATCHED_GEMM_CONFIG_HASH + "/";
std::string fname_cubin = config.mFunctionName;
if (!fname_cubin.empty()) {
fname_cubin[0] = static_cast<char>(std::toupper(static_cast<unsigned char>(fname_cubin[0])));
}
fname_cubin = cubin_path + fname_cubin;
std::string cubin = flashinfer::trtllm_cubin_loader::getCubin(fname_cubin, sha256);
cuModuleLoadData(&cuModule, cubin.c_str());
};
0x3.3 远程仓库管理
FlashInfer从NVIDIA的Artifactory仓库获取CUBIN文件：
FLASHINFER_CUBINS_REPOSITORY = os.environ.get(
"FLASHINFER_CUBINS_REPOSITORY",
"https://edge.urm.nvidia.com/artifactory/sw-kernelinferencelibrary-public-generic-local/"
)

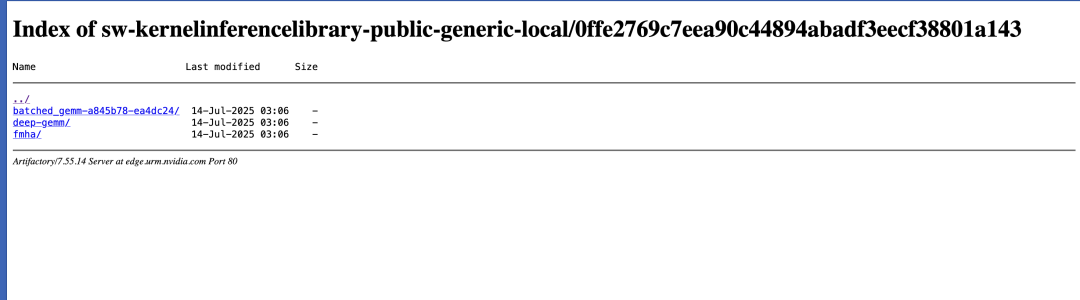

从这个cubin远程仓库的截图可以看到对应commit下有哪些cubin文件可以下载。

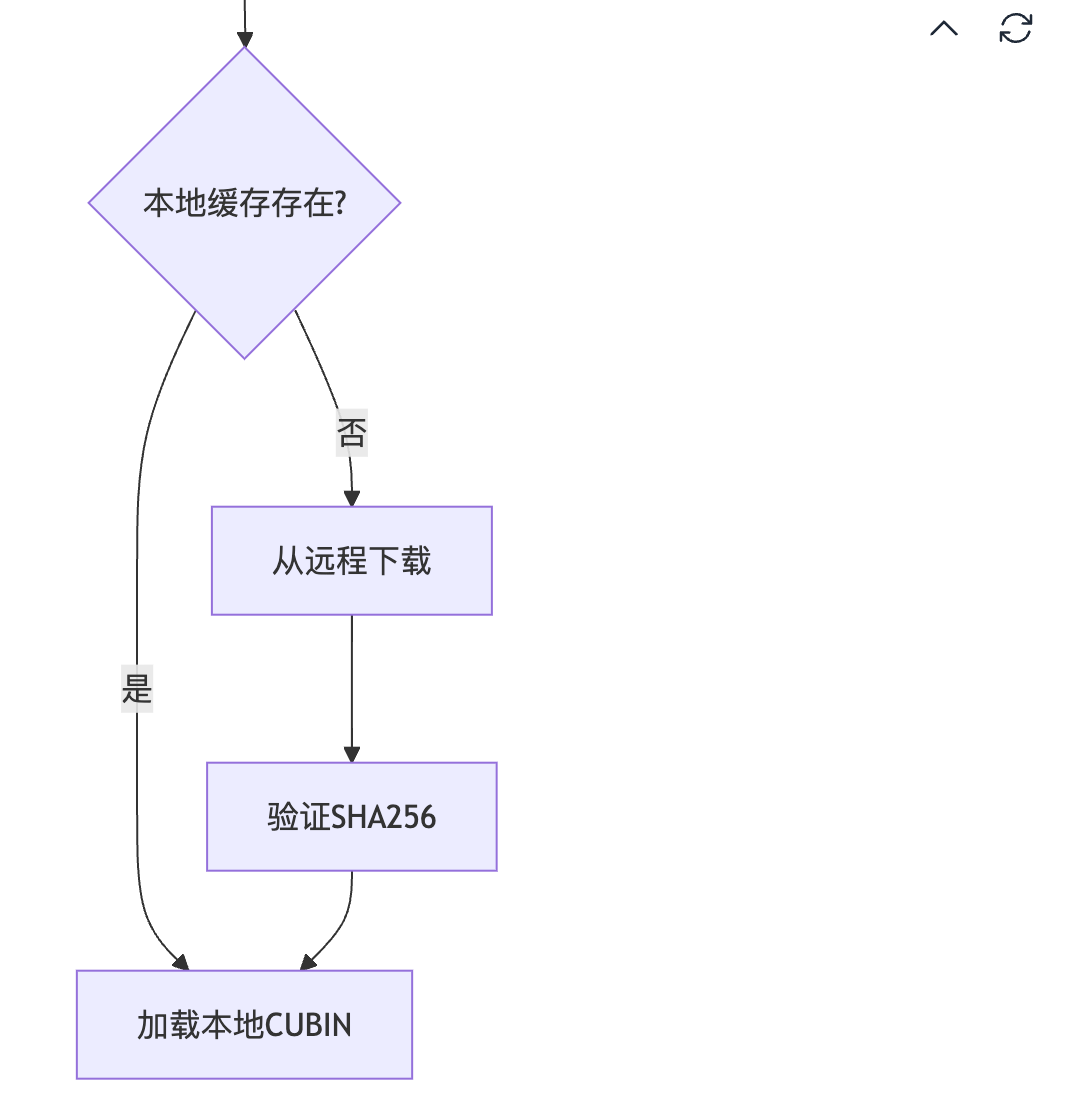

0x3.4 FlashInfer cubin 缓存机制
def get_cubin(name, sha256, file_extension=".cubin"):
cubin_fname = name + file_extension
cubin_path = FLASHINFER_CACHE_DIR / "cubins" / cubin_fname
# 1. 尝试从本地缓存加载
cubin = load_cubin(cubin_path, sha256)
if cubin:
return cubin
# 2. 从远程仓库下载
uri = FLASHINFER_CUBINS_REPOSITORY + "/" + cubin_fname
download_file(uri, cubin_path)
return load_cubin(cubin_path, sha256)
0x4. 核心组件分析
0x4.1 JIT编译系统组件
setup_cubin_loader功能
代码见：https://github.com/flashinfer-ai/flashinfer/blob/main/flashinfer/jit/cubin_loader.py#L170
def setup_cubin_loader(dll_path: str):
_LIB = ctypes.CDLL(dll_path)
def get_cubin_callback(name, sha256):
cubin = get_cubin(name.decode("utf-8"), sha256.decode("utf-8"))
_LIB.FlashInferSetCurrentCubin(
convert_to_ctypes_char_p(cubin), ctypes.c_int(len(cubin))
)
cb = CALLBACK_TYPE(get_cubin_callback)
_LIB.FlashInferSetCubinCallback(cb)
功能：
-
设置CUBIN加载回调函数 -
管理动态库加载 -
处理Python与C++的接口
module.build_and_load 功能
代码见：https://github.com/flashinfer-ai/flashinfer/blob/main/flashinfer/jit/core.py#L117-L130
def build_and_load(self, class_name: str = None):
if self.aot_path.exists():
so_path = self.aot_path
else:
so_path = self.jit_library_path
self.build(verbose)
load_class = class_name is not None
loader = torch.classes if load_class else torch.ops
loader.load_library(so_path)
if load_class:
cls = torch._C._get_custom_class_python_wrapper(self.name, class_name)
return cls
return getattr(loader, self.name)
功能：
-
编译CUDA源码生成动态库 -
加载动态库到PyTorch -
返回可调用的操作符或类
0x4.2 kernel 配置系统(以Batched GEMM为例)
数据类型支持
代码对应：https://github.com/flashinfer-ai/flashinfer/blob/main/include/flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export/trtllm/gen/DtypeDecl.h#L43
enum class Dtype : uint32_t {
Bfloat16, E2m1, E2m3, E3m2, E4m3, E5m2, Fp16, Fp32,
Int8, Int32, Int64, MxE2m1, MxE4m3, UE8m0, ...
};
kernel 命名规范
kernel 名称包含完整的配置信息，以Batched GEMM为例：
Bmm_{InputType}_{WeightType}_{OutputType}_t{TileSize}_et{EpilogueTile}_m{MmaTile}_cga{ClusterGridArray}_{Stages}_{Transpose}_{Schedule}_{BatchMode}_{Architecture}
示例解析：
-
Bmm_Bfloat16_E2m1E2m1_Fp32：输入BFloat16，权重E2m1，输出FP32 -
t128x16x256：Tile大小128x16x256 -
schedP：并行调度策略 -
bN：批处理N维度 -
sm100a：SM100架构（H200/H100）
0x4.3 MoE kernel 实现
路由kernel
代码见：https://github.com/flashinfer-ai/flashinfer/blob/main/csrc/trtllm_fused_moe_kernel_launcher.cu#L179
tensorrt_llm::kernels::trtllmGenFp8BlockScaleMoe::Routing::Runner routing_runner(tile_tokens_dim);
routing_runner.run(
args.routing_logits, args.routing_bias, args.num_tokens, args.num_experts, args.top_k,
args.n_group, args.topk_group, args.local_expert_offset, args.local_num_experts,
args.routed_scaling_factor, expert_indexes.data_ptr<int>(),
expert_count_histogram.data_ptr<int>(), total_num_padded_tokens.data_ptr<int>(),
// ... 其他参数
);
Batched GEMM kernel
代码见：https://github.com/flashinfer-ai/flashinfer/blob/main/include/flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export/BatchedGemmInterface.h#L701
auto result = trtllm::gen::launchKernel(
(void*)&kernelParams, cudaStream, config.mSharedMemSize, cuFunction, block3, grid3, cluster3,
usePdl && (config.mOptions.mGridWaitForPrimaryEarlyExit |
config.mOptions.mGridWaitForPrimaryA | config.mOptions.mGridWaitForPrimaryB));
0x5. 工作流程详解
下面用图例的方式解析一下TRT-LLM Gen MoE模块的执行流程。

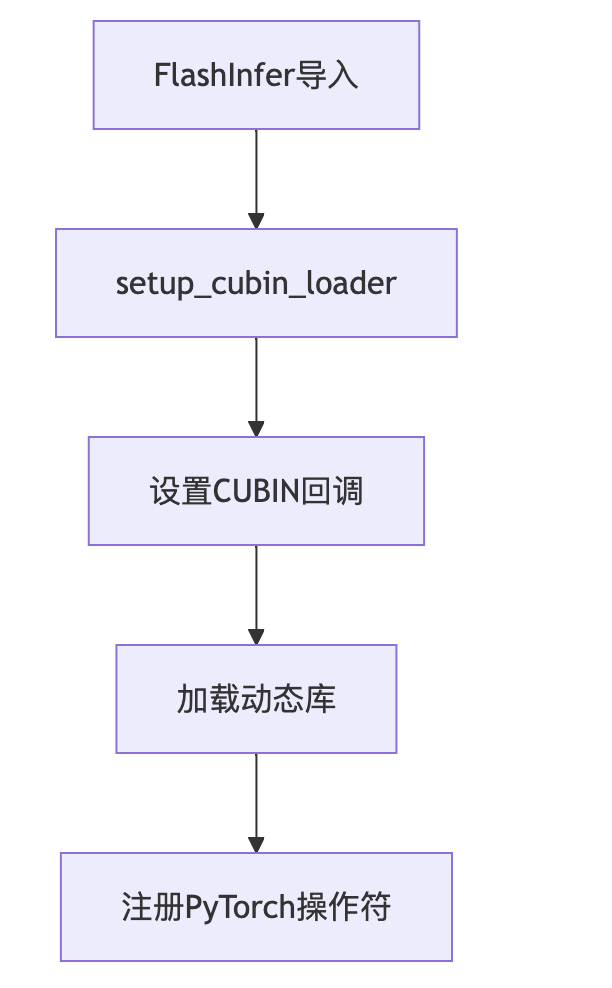

0x5.1 初始化阶段

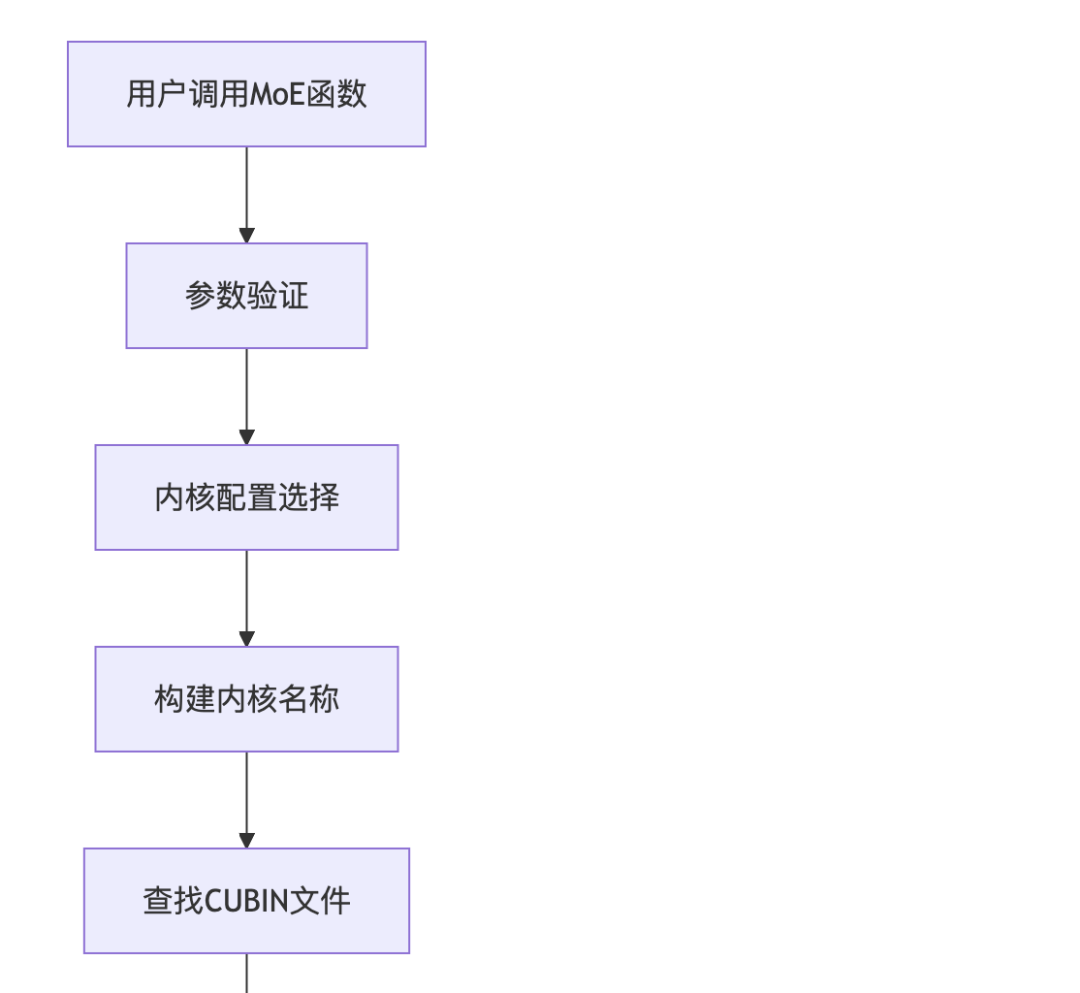

0x5.2 kernel选择阶段

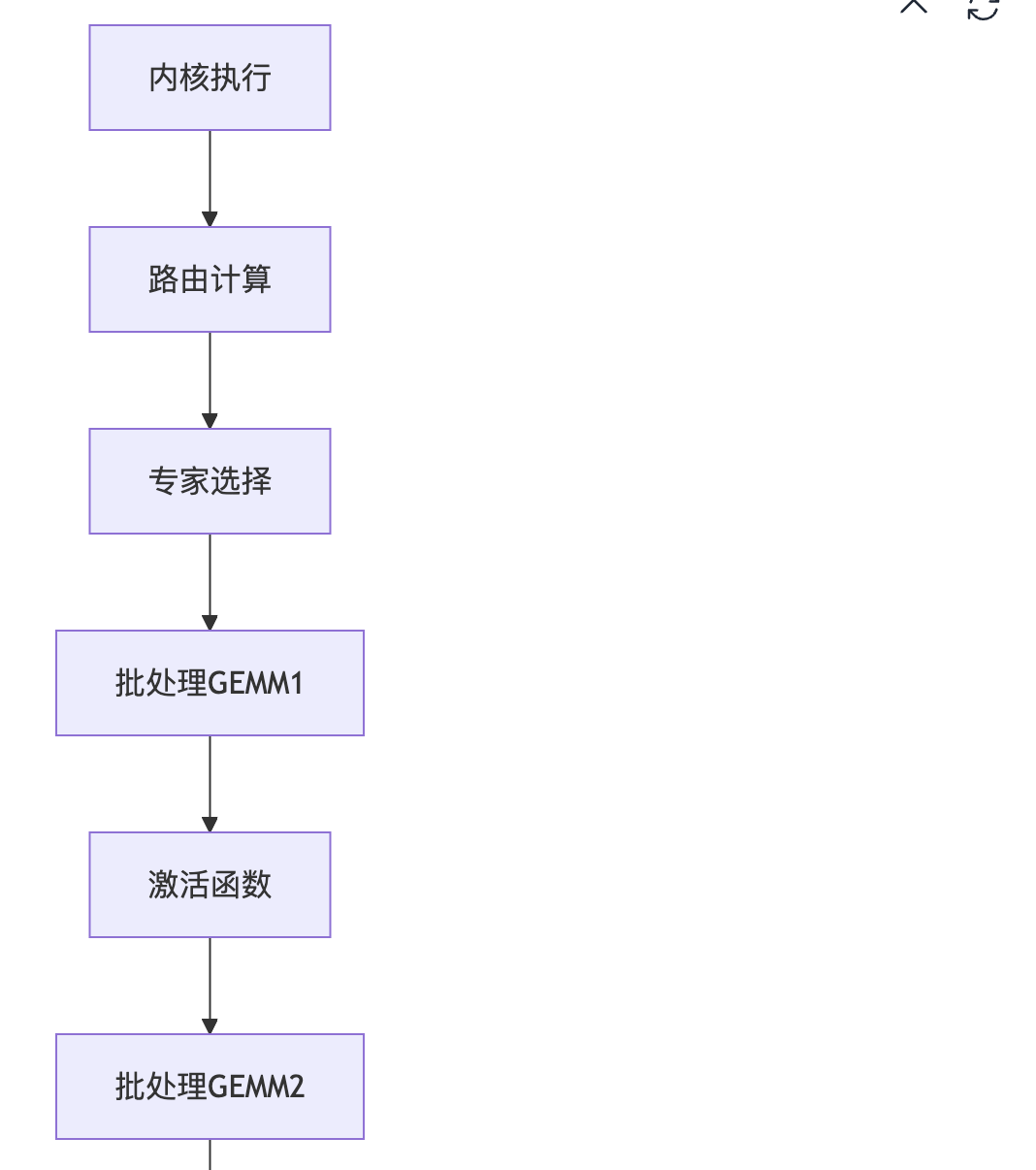

0x5.3 执行阶段
0x5.4 具体实现示例
trtllm_gen_fused_moe模块
代码见：https://github.com/flashinfer-ai/flashinfer/blob/main/flashinfer/fused_moe.py#L698-L774
def trtllm_gen_fused_moe_sm100_module():
return JitSpec(
name="trtllm_gen_fused_moe_sm100",
cuda_sources=[
"trtllm_fused_moe_kernel_launcher.cu",
"trtllm_fused_moe_runner.cu",
"trtllm_fused_moe_routing_kernel.cu",
"trtllm_fused_moe_dev_kernel.cu",
"trtllm_batched_gemm_runner.cu"
],
cuda_include_dirs=[
"include/flashinfer/trtllm/batched_gemm/trtllmGen_bmm_export",
"include/flashinfer/trtllm/fused_moe",
"include/flashinfer/trtllm/common",
"include/flashinfer/trtllm/fmha",
"csrc/nv_internal"
]
)
@functools.cache
def get_trtllm_moe_sm100_module():
module = trtllm_gen_fused_moe_sm100_module()
moe_op = module.build_and_load()
setup_cubin_loader(str(module.get_library_path()))
@register_custom_op(
"flashinfer::trtllm_fp8_per_tensor_scale_moe",
mutates_args=(""),
)
def trtllm_fp8_per_tensor_scale_moe_op(
routing_logits: torch.Tensor,
routing_bias: torch.Tensor,
hidden_states: torch.Tensor,
gemm1_weights: torch.Tensor,
output1_scales_scalar: torch.Tensor,
output1_scales_gate_scalar: torch.Tensor,
gemm2_weights: torch.Tensor,
output2_scales_scalar: torch.Tensor,
num_experts: int,
top_k: int,
n_group: int,
topk_group: int,
intermediate_size: int,
local_expert_offset: int,
local_num_experts: int,
routed_scaling_factor: float,
use_routing_scales_on_input: bool,
tile_tokens_dim: int = 8,
routing_method_type: int = 0,
) -> torch.Tensor:
# Call the C++ function
output = moe_op.trtllm_fp8_per_tensor_scale_moe(
routing_logits,
routing_bias,
hidden_states,
gemm1_weights,
output1_scales_scalar,
output1_scales_gate_scalar,
gemm2_weights,
output2_scales_scalar,
num_experts,
top_k,
n_group,
topk_group,
intermediate_size,
local_expert_offset,
local_num_experts,
routed_scaling_factor,
use_routing_scales_on_input,
tile_tokens_dim,
routing_method_type,
)
return output
0x6. 总结
以上就是我对FlashInfer集成TensorRT-LLM kernel技术的分析，这种集成方式可以避免直接依赖TensorRT-LLM的源码，同时也可以动态加载和管理大量的CUBIN文件，让当前的源码在JIT编译之前不会变得很大。
